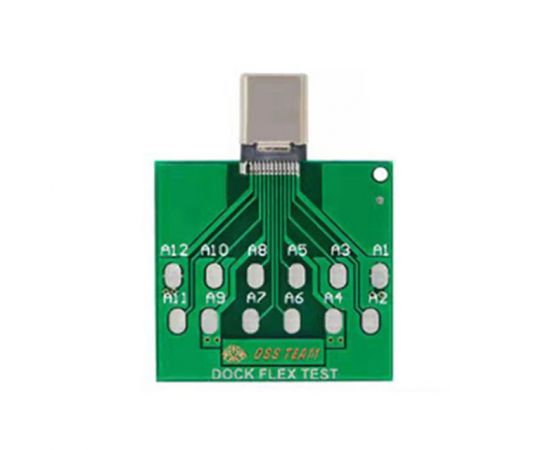

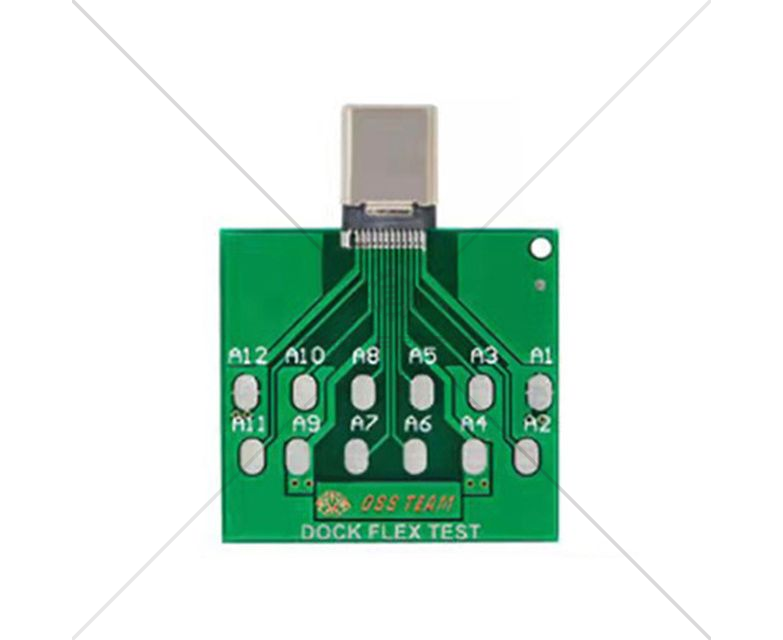

کارت تست انعطاف پذیر Micro Dock برای آیفون و اندروید، تست آی سی U2/تست باتری/تست پورت شارژ USB برای آیفون و گوشی های اندروید، کارت تست Micro Dock انعطاف پذیر برای U2 IC/باتری معیوب یا آسیب دیده/درگاه بارگیری ابزار تشخیصی USD



مشخصات:


1. استفاده آسان، مستقیماً به درگاه شارژ USB تلفن خود وصل کنید.

2. با این برد می توانید بدون بازکردن گوشی موبایل کارهای آزمایشی انجام دهید.


3. برای تست تلفن همراه U2 IC، باتری و پورت شارژ عملکرد خوب/بد استفاده می شود. پورت شارژ می تواند بهترین راه حل را بدون حذف قطعات تلفن همراه ارائه دهد، می توانید تخته نان را مستقیماً به دوشاخه دم وصل کنید، برای مدل های آیفون و اندروید طراحی شده است.



کاربرد:

1. تست آی سی U2
2. تست باتری
3. تست پورت شارژ

تخته نان رو به پایین در دوشاخه دم تلفن همراه

تعریف پین:

1-شناسایی/کنترل
2 کانال 1 منفی
3 کانال 1 مثبت
4-برق/باتری
5-شناسایی/کنترل 0
6 کانال 0 منفی
7 کانال 0 مثبت
اتصال به زمین 8

تست U2/باتری: فایل دیود، پروب مولتی متر قرمز و مشکی را برای اندازه گیری مقدار مبادله کنید

پورت شارژ را آزمایش کنید: فایل دیود، پروب مولتی متر قرمز و سیاه را مبادله کنید تا مقدار را اندازه گیری کنید

توضیح تکمیلی: از آنجایی که دررفتگی پین پروب بیش از حد است، در صورت لزوم، لطفاً اندازه گیری و ضبط تلفن همراه را که به طور معمول کار می کند، اعمال کنید، که مقایسه با گوشی معیوب راحت است و قضاوت در مورد خطا آسان تر خواهد بود.
